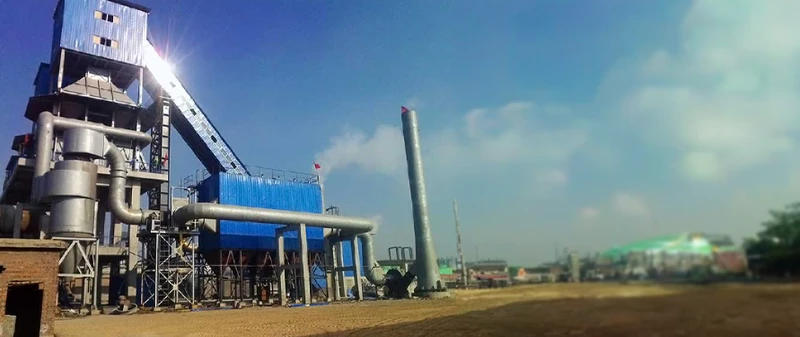

Precipitadores Eletrostáticos
Os precipitadores eletrostáticos (ESP) são, na prática, os grandes aspiradores da indústria pesada moderna.
O cenário de uma fábrica de cimento é composto por rochas queimando em fornos gigantes, então o equipamento tem a função de limpar volumes massivos de fumaça, utilizando a eletricidade para remover a poeira e os resíduos antes que atinjam a atmosfera.
O uso dos precipitadores é importante para evitar multas ambientais severas, proteção ao ar da comunidade local além de manter a fábrica operando dentro das normas, sem estrangular o orçamento.
Se você quer entender como limpar o ar da sua operação industrial com alta eficiência e baixíssimo custo de manutenção, vem com a AGICO Cimento!
Como os precipitadores eletrostáticos funcionam?
A parte mais importante dos precipitadores eletrostáticos (também chamados pela sigla ESP - electrostatic precipitator) é composto basicamente por duas partes: fios bem finos (que chamamos de eletrodos de descarga ou cátodos) e grandes placas de metal (os eletrodos de coleta ou ânodos).
O passo a passo da limpeza ocorre assim:
A máquina aplica uma corrente elétrica de alta voltagem nesses fios finos, ou seja, quando a fumaça suja e carregada de pó vinda do forno passa por ali, o gás sofre um choque e é ionizado.
Nesse momento, as partículas de poeira ganham uma carga elétrica negativa, como as placas de metal ao redor possuem uma carga oposta (positiva, pois estão aterradas), a física entra em ação.
Funciona como um grande ímã: a poeira negativa é puxada com força e gruda nas placas de metal.
O ar, agora limpo, segue o seu caminho para a chaminé, por fim, um sistema mecânico dá "pancadas" regulares nas placas (os batedores), fazendo a sujeira acumulada cair em um funil na base, pronta para ser descartada ou reaproveitada.
Existem duas variações dessa tecnologia.
O modelo seco limpa as placas através dessa vibração mecânica.
O modelo úmido utiliza esguichos de água para lavar as placas, sendo a solução ideal quando a fumaça da fábrica possui muita umidade ou vapores ácidos.
Modelos | Área de seção transversal efetiva (m²) | Volume de ar (m³/h) | Temperatura máx. de operação (°C) | Resistência à pressão (Pa) | Velocidade do vento (m/s) | Eficiência do projeto | Concentração de poeira na entrada (g/Nm³) | Concentração de poeira na saída | Perda de resistência (Pa) |
15-III | 15 | 37000 | 400 | 6000 | 0.7-0.9 | ≥99.9% | <500 | <50mg | <200 |
20-III | 20 | 51000 | 400 | 6000 | 0.7-0.9 | ≥99.9% | <500 | <50mg | <200 |
30-III | 30 | 75600 | 400 | 6000 | 0.7-0.9 | ≥99.9% | <500 | <50mg | <200 |
40-III | 40 | 100000 | 400 | 6000 | 0.7-0.9 | ≥99.9% | <500 | <50mg | <200 |
50-III | 50 | 126000 | 400 | 6000 | 0.7-0.9 | ≥99.9% | <500 | <50mg | <200 |
60-III | 60 | 152000 | 400 | 6000 | 0.7-0.9 | ≥99.9% | <500 | <50mg | <200 |
70-III | 70 | 177000 | 400 | 6000 | 0.7-0.9 | ≥99.9% | <500 | <50mg | <200 |
80-III | 80 | 210000 | 400 | 6000 | 0.7-0.9 | ≥99.9% | <500 | <50mg | <200 |
90-III | 90 | 230000 | 400 | 6000 | 0.7-0.9 | ≥99.9% | <500 | <50mg | <200 |
100-III | 100 | 252000 | 400 | 6000 | 0.7-0.9 | ≥99.9% | <500 | <50mg | <200 |
110-III | 110 | 280000 | 400 | 6000 | 0.7-0.9 | ≥99.9% | <500 | <50mg | <200 |
120-III | 120 | 300000 | 400 | 6000 | 0.7-0.9 | ≥99.9% | <500 | <50mg | <200 |
140-III | 140 | 353000 | 400 | 6000 | 0.7-0.9 | ≥99.9% | <500 | <50mg | <200 |
150-III | 150 | 378000 | 400 | 6000 | 0.7-0.9 | ≥99.9% | <500 | <50mg | <200 |
Precipitadores eletrostáticos vs filtro de mangas
Na hora de equipar a fábrica, a principal dúvida dos profissionais é se devem investir em precipitadores eletrostáticos ou nos tradicionais filtros de mangas (bag filters).
A escolha do ESP baseia-se em vantagens financeiras e operacionais muito claras de longo prazo da sua fábrica.
As vantagens da tecnologia ESP:
Consumo de energia mínimo
Ar livre
Capacidade colossal
Custo diário reduzido
Modelos AGICO Cimento
A AGICO Cimento projeta e fabrica maquinário pesado há mais de duas décadas, sso significa que somos a opção mais adequada que está chegando no Brasil agora.
Apoiada pela expertise do instituto LCDRI, entregamos projetos EPC completos com certificações rigorosas ISO e CE e nossos precipitadores eletrostáticos são robustos, silenciosos e desenhados para proteger a sua rentabilidade.
Citamos aqui duas das linhas principais focadas no volume da sua produção:
Série AGJH: a solução exata para volumes menores, processa de 2.460 a 11.000 m³/h, pesando entre 4,5 e 6,9 toneladas, garante eficiência impecável acima de 99,5%.
Série HEP: desenvolvida para operações colossais, engolindo até 466.200 m³/h de gases agressivos.
A nossa engenharia fabrica os eletrodos de descarga sob medida em aço carbono, aço inox (304/316L) ou titânio puro, adaptando o metal exatamente ao nível de corrosão e temperatura do seu processo.
Dê o próximo passo e limpe a sua operação
Trabalhar com fumaça solta é um risco imenso para o futuro da sua cimenteira, e você sabe disso.
A AGICO possui a escala industrial para fornecer os melhores equipamentos de proteção ambiental do mercado global com custos de implantação que fazem sentido para a sua realidade financeira.
Para agilizarmos a sua cotação, envie-nos a capacidade de produção desejada, o tipo de material processado, o status atual do seu orçamento e o cronograma da obra (se for peça de reposição, inclua o desenho técnico e o peso).
FAQ
1. Como a variação térmica do gás afeta a voltagem de operação?
Temperaturas contínuas acima de 400 °C alteram a densidade do gás de exaustão e reduzem a rigidez dielétrica do ambiente interno. O sistema de controle diminui a tensão aplicada aos eletrodos automaticamente para evitar curtos-circuitos. A estabilização térmica do fluxo através do uso de torres de resfriamento prévias mantém a capacidade máxima de ionização da máquina.
2. Qual é o limite aceitável de poeira residual nas placas de coleta?
Uma camada residual de até 2 milímetros atua como condutora e facilita o processo de atração de novas partículas. O acúmulo superior a essa espessura aponta falha direta na cadência ou na força mecânica do sistema de batedores. O excesso de material isola a placa metálica, bloqueia a corrente elétrica e derruba a eficiência de coleta do maquinário.
3. O equipamento suporta compostos sulfurosos gerados na queima do forno?
A presença de enxofre eleva o risco de corrosão nas estruturas internas quando a temperatura do gás atinge o ponto de orvalho ácido. Os operadores ajustam o aquecimento das zonas isolantes para manter as superfícies totalmente secas durante a operação. A engenharia especifica o uso de chapas em aço inoxidável 316L para plantas que utilizam alto teor de combustíveis alternativos.
4. Como o sistema lida com poeiras minerais de alta resistividade elétrica?
Partículas altamente resistivas retêm a carga negativa e causam o fenômeno de emissão reversa ao tocarem o ânodo. A injeção mecânica de névoa de água no duto principal altera a composição física superficial da poeira. Esse procedimento diminui a resistividade do material e restaura o índice de atração magnética das placas coletoras.
5. Quais travas impedem a combustão de gases voláteis dentro da câmara?
